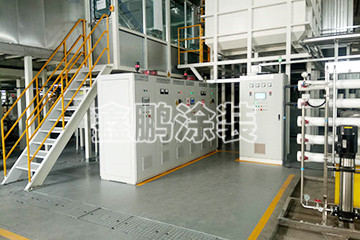

電泳涂裝的設備是由電泳槽、攪拌裝置、涂料過濾裝置、溫度調節裝置、涂料管理裝置、直流電源裝置、電泳涂裝后的水洗裝置、超濾裝置、烘烤裝置、備用罐等組成。
電泳槽槽體的大小及形狀需根據工件大小、形狀和施工工藝確定。在保證一定的極間距離條件下，應盡可能設計小些。槽內裝有過濾裝置及溫度調節裝置，以保證漆液一定的溫度和除去循環漆液中的雜質和氣泡。攪拌裝置可使工作漆液保持均勻一致，多采用循環泵，漆液的循環一般每小時4～6次，當循環泵開動時，槽內漆液液面應均勻翻動。
涂料管理裝置的作用在于補充調整涂料成分，控制槽液的PH值，用隔膜電極除去中和劑和用超濾裝置排除低分子量成分等。電泳電源的選擇，一般采用直流電源。整流設備可采用硅整流器或可控硅。電流的大小與涂料的性質、溫度、工作面積、通電方式等有關，一般為30～50A/平方米。
水洗裝置用于電泳涂裝前后工件的沖洗，一般用去離子水，但需加壓設備，常用的是一種帶螺旋體的淋洗噴嘴。烘烤裝置用來促進電泳涂料的干燥成膜，可采用電阻爐、感應電熱爐和紅外線烘烤設備。烘房設計要有預熱、加熱和后熱三段，應根據涂料的品種和工件的情況制訂。
二、影響電泳涂裝的主要工藝參數

1、電壓
電泳涂裝采用的是定電壓法，設備相對簡單，易于控制。電壓對漆膜的影響很大；電壓越高，電泳漆膜越厚，對于難以涂裝的部位可相應提高涂裝能力，縮短施工時間。但電壓過高，會引起漆膜表面粗糙，烘干后易產生“橘皮”現象。電壓過低，電解反應慢，漆膜薄而均勻，泳透力差。電壓的選擇由涂料種類和施工要求等確定。
一般情況下，電壓與涂料的固體分及漆溫成反比，與兩極間距成正比。鋼鐵表面為40～70V，鋁和鋁合金表面可采用60～100V，鍍鋅件采用70～85V。
2、電泳時間
漆膜厚度隨著電泳時間的延長而增加，但當漆膜達到一定厚度時，繼續延長時間，也不能增加厚度，反而會加劇副反應；反之，電泳時間過短，涂層過薄。電泳時間應根據所用的電壓，在保證涂層質量的條件下，越短越好。
一般工件電泳時間為1至3分鐘，大型工件為3至4分鐘。如果被涂物件表面幾何形狀復雜，可適當提高電壓和延長時間。
3、涂料溫度
涂料溫度高，成膜速率快，但漆膜外觀粗糙，還會引起涂料變質；溫度低，電沉積量少，成膜慢，涂膜薄而致密。施工過程中，由于電沉積時部分電能轉化成熱能，循環系統內機械摩擦產生熱量，將導致涂料溫度上升。一般漆液溫度控制在某些方面15～30℃。
4、涂料的固體分和顏基比
市售的電泳涂料的固體分一般為50%左右，施工時，需用蒸餾水將涂料固體分控制在10%～15%。固體含量太低，漆膜的遮蓋力不好，顏料易沉淀，涂料的穩定性差。固體分過高，粘度提高，會造成漆膜粗糙疏松，附著力差。一般顏基比為1比2左右，高光澤電泳涂料的顏基比可控制在1比4。由于實際操作中，涂料的顏料量會逐漸下降，必須隨時添加顏料分高的涂料來調節。
5、涂料的PH值
電泳涂料的PH值直接影響槽液的穩定性。PH值過高，新沉積的涂膜會再溶解，漆膜變薄，電泳后沖洗會脫膜。PH值過低，工件表面光澤不一致，漆液的穩定性不好，已溶解的樹脂會析出，漆膜表面粗糙，附著力降低。一般要求施工過程中，PH值控制在7.5～8.5之間。
在施工工程中，由于連續進行電泳，陽離子的銨化合物在涂料中積蓄，導致PH值的上升?？刹捎醚a加低PH值的原液，更換陰極罩蒸餾水，用離子交換樹脂除去銨離子，采用陽極罩等方法降低PH值。若PH值過低時，可加入乙醇銨來調節。
6、涂料電阻
被涂物件從前一道工序帶入電泳槽的雜質離子等引起涂料電阻值的下降，從而導致漆膜出現粗糙不均和針孔等弊病。在涂裝施工中，需對涂料進行凈化處理。為了得到高質量涂膜，可采用陰極罩設備，以除去銨及鈣、鎂等雜質正離子。
7、工件與陰極間距離
距離近，沉積效率高。但距離過近，會使漆膜太厚而產生流掛、橘皮等弊病。一般距離不低于20cm。對大型而形狀復雜的工件，當出現外部已沉積很厚涂膜，而內部涂膜仍較薄時，應在距離陰極較遠的部位，增加輔助陰極。
三、電泳涂裝的方法及技巧

（1）一般金屬表面的電泳涂裝的工藝流程為： 預清理→上線→除油→水洗→除銹→水洗→中和→水洗→磷化→水洗→鈍化→電泳涂裝→槽上清洗→超濾水洗→烘干→下線。
（2）被涂物的底材及前處理對電泳涂膜有極大影響。鑄件一般采用噴砂或噴丸進行除銹，用棉紗清除工件表面的浮塵，用80#～120#砂紙清除表面殘留的鋼丸等雜物。鋼鐵表面采用除油和除銹處理，對表面要求過高時，進行磷化和鈍化表面處理。黑色金屬工件在陽極電泳前必須進行磷化處理，否則漆膜的耐腐蝕性能較差。磷化處理時，一般選用鋅鹽磷化膜，厚度約1～2μm，要求磷化膜結晶細而均勻。
（3）在過濾系統中，一般采用一級過濾，過濾器為網袋式結構，孔徑為25～75μm。電泳涂料通過立式泵輸送到過濾器進行過濾。從綜合更換周期和漆膜質量等因素考慮，孔徑50μm的過濾袋最佳，它不但能滿足漆膜的質量要求，而且解決了過濾袋的堵塞問題。
（4）電泳涂裝的循環系統循環量的大小，直接影響著槽液的穩定性和漆膜的質量。加大循環量，槽液的沉淀和氣泡減少；但槽液老化加快，能源消耗增加，槽液的穩定性變差。將槽液的循環次數控制6～8次/h較為理想，不但保證漆膜質量，而且確保槽液的穩定運行。
（5）隨著生產時間的延長，陽極隔膜的阻抗會增加，有效的工作電壓下降。因此，生產中應根據電壓的損失情況，逐步調高電源的工作電壓，以補償陽極隔膜的電壓降。
（6）超濾系統控制工件帶入的雜質離子的濃度，保證涂裝質量。在此系統的運行中應注意，系統一經運行后應連續運行，嚴禁間斷運行，以防超濾膜干枯。干枯后的樹脂和顏料附著在超濾膜上，無法徹底清洗，將嚴重影響超濾膜的透水率和使用壽命。超濾膜的出水率隨運行時間而呈下降趨勢，連續工作30～40天應清洗一次，以保證超濾浸洗和沖洗所需的超濾水。
（7）電泳涂裝法適用于大量流水線的生產工藝。電泳槽液的更新周期應在3個月以內。以一個年產30萬份鋼圈的電泳生產線為例，對槽液的科學管理極為重要，對槽液的各種參數定期進行檢測，并根據檢測結果對槽液進行調整和更換。
一般按如下頻率測量槽液的參數：電泳液、超濾液及超濾清洗液、陰（陽）極液、循環洗液、去離子清洗液的PH值、固體含量和電導率每天一次；顏基比、有機溶劑含量、試驗室小槽試驗每周2次。
（8）對漆膜質量的管理，應經常檢查涂膜的均一性和膜厚，外觀不應有針孔、流掛、橘皮、皺紋等現象，定期檢查涂膜的附著力、耐腐蝕性能等物理化學指標。檢驗周期按生產廠家的檢驗標準，一般每個批次都需檢測。
